Yangın Algılama ve İhbar Sistemleri, yangının mümkün olan en erken aşamada fark edilmesini, bina içerisindeki kişilerin uyarılmasını ve gerekli senaryoların devreye alınmasını sağlayan yangın güvenliği altyapısının temel parçalarındandır. Bir yangın başladıktan sonra geçen ilk dakikalar, can ve mal güvenliği açısından büyük önem taşır. Bu nedenle yalnızca alarm veren bir sistem değil; doğru algılama yapan, arızaları izleyen, alarmı ilgili noktalara ileten ve gerektiğinde diğer güvenlik sistemleriyle haberleşebilen bütüncül bir yapı tercih edilmelidir.
Yangın alarm sisteminin seçimi yapılırken binanın kullanım amacı, kat sayısı, mimari yapısı, kişi yoğunluğu, yangın riski, elektrik altyapısı ve mevcut söndürme sistemleri birlikte değerlendirilmelidir. Küçük ve sade yapılarda konvansiyonel çözümler yeterli olabilirken, büyük ve karmaşık tesislerde adresli sistemlerin sağladığı noktasal tespit ve izleme özellikleri önemli avantaj sağlar.
Yangın Algılama Sistemlerinin Çeşitleri
Yangın Algılama Sistemlerinin Çeşitleri, temel olarak konvansiyonel ve adresli sistemler üzerinden değerlendirilir. Bunun yanında analog adresli, kablosuz adresli ve hava örneklemeli gibi farklı teknolojiler de belirli projelerde kullanılabilir. Doğru sistem, yalnızca cihaz sayısına göre değil, binanın yangın senaryosu ve risk analizi dikkate alınarak belirlenmelidir.
Konvansiyonel sistemlerde algılama bölge bazında yapılırken adresli sistemlerde alarmın geldiği cihazın konumu daha hassas şekilde belirlenebilir. Özellikle çok katlı binalar, oteller, hastaneler, üretim tesisleri, alışveriş merkezleri ve büyük depolarda noktasal bilgi sağlayabilmek müdahale sürecini kolaylaştırır.

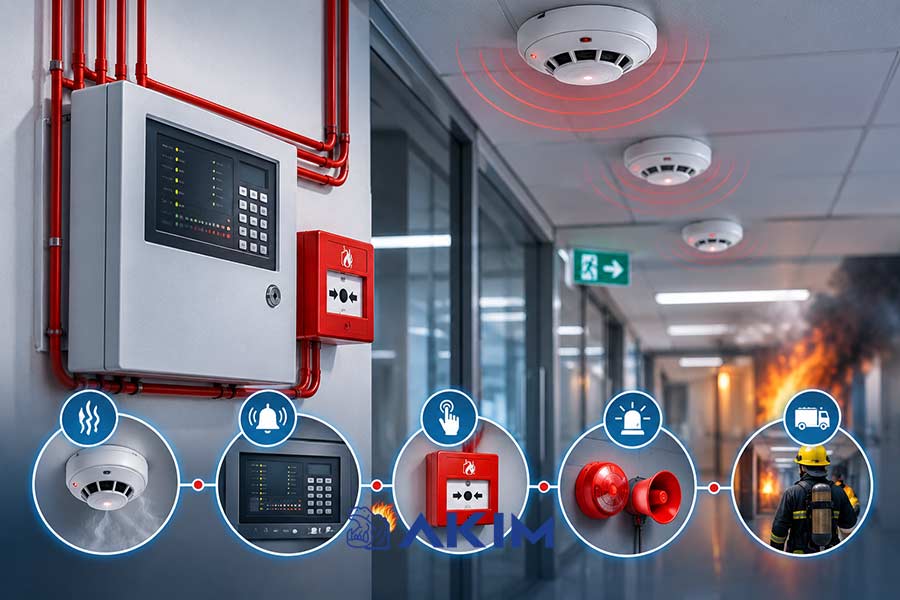

Konvansiyonel Yangın Algılama Sistemleri
Konvansiyonel yangın algılama sistemleri, yangın alarm teknolojilerinin daha sade ve anlaşılır çözümlerinden biridir. Dedektörler ve manuel yangın butonları belirli zonlar altında gruplanır. Bir dedektör alarm verdiğinde kontrol paneli, yangının hangi bölgede bulunduğunu gösterir. Ancak panel genellikle tek bir dedektörün kesin konumunu değil, alarmın geldiği bölgeyi bildirir.
Bu yapı, yangın alarm denetiminin daha basit olduğu ve bölgesel tespitin yeterli görüldüğü yapılarda ekonomik bir çözüm olabilir. T.C. Çevre, Şehircilik ve İklim Değişikliği Bakanlığı'nın teknik dokümanında da konvansiyonel sistemlerin zon bazında çalıştığı ve daha basit yapıdaki uygulamalarda tercih edilebildiği belirtilmektedir.
Nasıl Çalışır?
Konvansiyonel sistemin çalışma mantığı oldukça basittir. Dedektör veya yangın ihbar butonundan gelen sinyal, bağlı olduğu zon üzerinden yangın alarm paneline ulaşır. Panel gelen sinyali değerlendirir ve programlanan senaryoya göre sesli ve ışıklı alarm ekipmanlarını devreye alır.
Bölge Mantığı (Zone)
Bina, yangın riskine ve mimari yapısına göre farklı bölgelere ayrılır. Her zon içerisinde belirli sayıda dedektör ve manuel yangın butonu bulunabilir. Alarm oluştuğunda panel, örneğin “2. kat doğu zonu” gibi ilgili bölgeyi göstererek müdahale ekibinin doğru alana yönelmesine yardımcı olur.
Sinyal İletimi
Dedektör veya buton tarafından oluşturulan alarm sinyali, ilgili yangın alarm devresi üzerinden kontrol paneline iletilir. Sistem yalnızca yangın durumunu değil, kablo kopması veya kısa devre gibi bazı arıza durumlarını da izleyebilir.
Panel Uyarısı
Panel alarm sinyalini aldığında sesli ve görsel uyarı oluşturur. Aynı zamanda projede tanımlanan senaryoya bağlı olarak sirenler, flaşörler, acil anons sistemleri, duman kontrol sistemleri veya diğer bina otomasyon ekipmanlarıyla entegrasyon sağlanabilir.

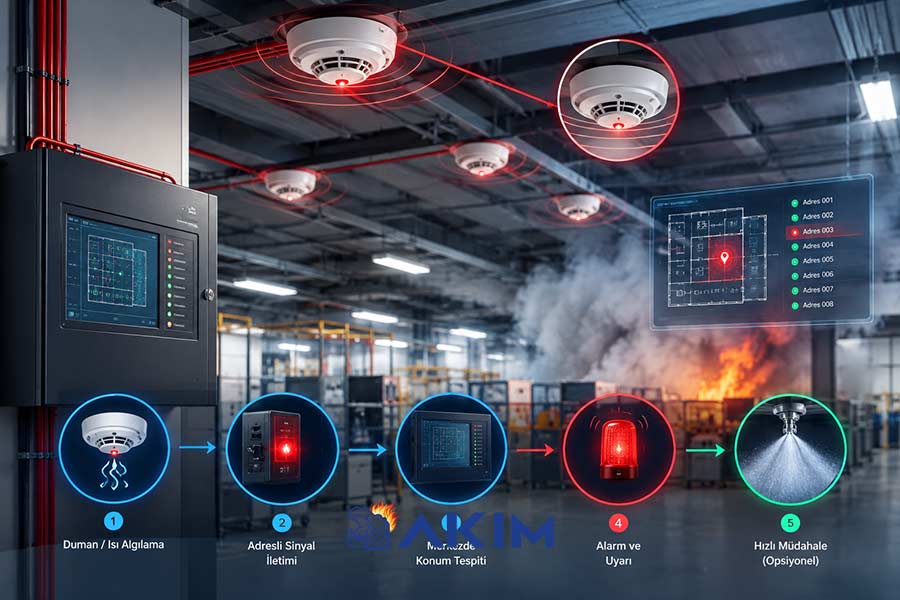

Adresli Yangın Algılama Sistemleri
Adresli Yangın Algılama Sistemleri, özellikle yangın kaynağının noktasal olarak belirlenmesinin önemli olduğu büyük ve karmaşık yapılarda tercih edilen gelişmiş çözümlerdir. Her cihazın sistem içerisinde kendine ait bir adresi bulunur. Böylece yangın alarm paneli yalnızca “hangi bölgede alarm var?” sorusuna değil, “hangi cihaz alarm verdi?” sorusuna da cevap verebilir.
Bu özellik, özellikle çok katlı binalarda ve çok sayıda algılama cihazının bulunduğu tesislerde müdahale süresini kısaltabilir. Bakanlığın teknik dokümanında da adresli sistemlerin karmaşık ve çok katlı yapılarda, yangın tehlikesinin belirli bir noktayı adres olarak gösterebilmesi nedeniyle tercih edildiği belirtilmektedir.
Adresli sistem yalnızca bir panel ve dedektörden oluşmaz. Algılama, ihbar, kontrol ve haberleşme görevlerini üstlenen farklı saha ekipmanları birlikte çalışır.
Adresli Yangın Alarm Paneli
Sistemin merkezi yönetim noktasıdır. Dedektörlerden, yangın butonlarından ve modüllerden gelen bilgileri değerlendirir. Alarm ve arıza durumlarını ekranda gösterir, olay kayıtlarını tutabilir ve programlanan yangın senaryolarını yönetebilir.
Adresli Dedektörler
Duman, sıcaklık veya farklı yangın belirtilerini algılayan dedektörler, kontrol paneliyle sürekli iletişim halinde çalışır. Adresleme sayesinde hangi dedektörün alarm verdiği belirlenebilir. Analog adresli sistemlerde bazı dedektörler ortam koşullarına ilişkin ölçümleri de panele iletebilir.
Adresli Yangın Butonları
Yangını ilk fark eden kişinin sistemi manuel olarak aktive etmesini sağlar. Cam kırmalı veya resetlenebilir modeller projeye göre tercih edilebilir. Butonun adresinin panel üzerinde görülmesi, müdahale ekibinin alarm noktasını daha hızlı bulmasına yardımcı olur.
Giriş/Çıkış Modülleri
Yangın alarm sisteminin diğer mekanik ve elektrik sistemleriyle haberleşmesini sağlar. Söndürme sistemleri, havalandırma ekipmanları, yangın damperleri, asansörler, kapı sistemleri ve bina otomasyonu gibi farklı ekipmanlarla senaryo kapsamında bağlantı kurulabilir.

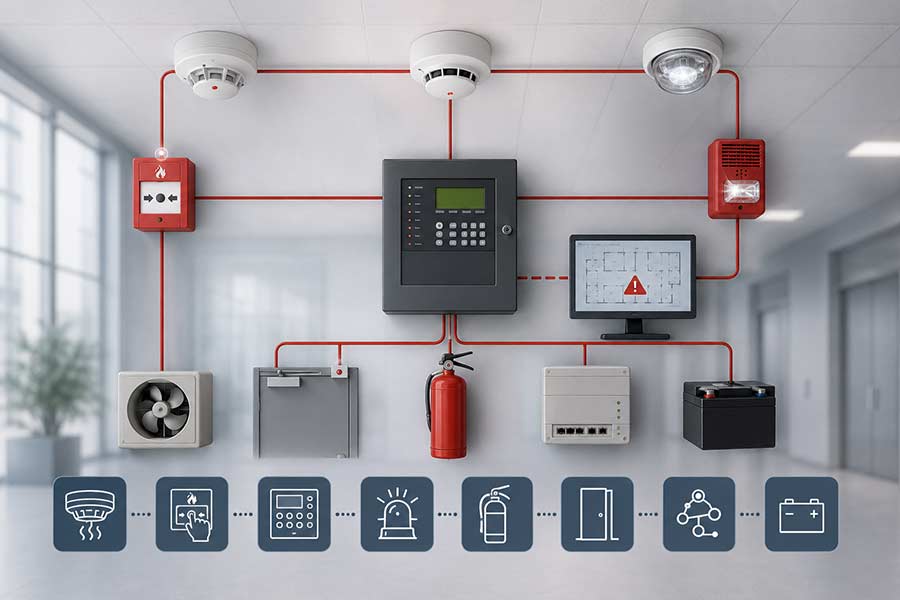

Sistem Bileşenleri Nelerdir?
Sistem Bileşenleri Nelerdir? sorusunun cevabı, projenin büyüklüğüne ve risk sınıfına göre değişebilir. Ancak temel bir yangın algılama ve ihbar sisteminde kontrol paneli, algılama elemanları ve alarm cihazları birlikte çalışır.
Yangın Alarm Kontrol Paneli: Sistemin tüm saha ekipmanlarından gelen bilgileri değerlendirir ve alarm/arıza durumlarını yönetir.
Duman Dedektörleri: Yangının oluşturduğu duman parçacıklarını algılayarak erken uyarı sağlar.
Isı Dedektörleri: Ortam sıcaklığındaki belirli seviyeleri veya sıcaklık değişimlerini algılamak amacıyla kullanılır.
Manuel Yangın İhbar Butonları: Yangını gören kişinin sistemi manuel olarak alarma geçirmesine imkân verir.
Siren ve Flaşörler: Yangın durumunda binadaki kişileri sesli ve ışıklı olarak uyarmak için kullanılır.
Projeye bağlı olarak alev dedektörleri, gaz dedektörleri, beam dedektörleri, hava örneklemeli algılama sistemleri, giriş/çıkış modülleri ve tekrarlayıcı paneller de sisteme dahil edilebilir.
Karşılaştırma Tablosu, konvansiyonel ve adresli sistemler arasındaki temel farkların daha kolay anlaşılmasını sağlar.
Özellik
Adresli Sistemler
Konvansiyonel Sistemler
Uygulama Alanı
Orta ve büyük ölçekli, detaylı izleme gerektiren yapılarda tercih edilir.
Küçük ve orta ölçekli, daha basit yapılarda tercih edilir.
Hata/Alarm Tespiti
Alarmın veya arızanın hangi cihazdan geldiği noktasal olarak belirlenebilir.
Alarmın geldiği bölge tespit edilir; cihaz bazında konumlandırma sınırlıdır.
Kurulum Maliyeti
Gelişmiş özellikleri nedeniyle başlangıç maliyeti daha yüksek olabilir.
Daha basit altyapısı sayesinde başlangıç maliyeti genellikle daha düşüktür.
Kablolama
Döngü (loop) yapısı sayesinde çok sayıda cihaz yönetilebilir.
Her bölge için ayrı hatlar kullanılabilir.
Burada önemli olan yalnızca fiyat karşılaştırması yapmak değildir. Yangın alarm sistemi, binanın risklerine uygun olarak tasarlanmalıdır. Daha düşük ilk yatırım maliyeti, her proje için daha doğru çözüm anlamına gelmez. Benzer şekilde adresli sistem de her küçük yapı için zorunlu bir tercih değildir.
Yasal Zorunluluklar
Yasal Zorunluluklar, binanın kullanım amacı, yapı özellikleri, büyüklüğü ve yangın riskleri doğrultusunda değerlendirilmelidir. Türkiye'de yangın güvenliğiyle ilgili temel düzenlemeler arasında Binaların Yangından Korunması Hakkında Yönetmelik önemli bir yere sahiptir. Yönetmelik ve ilgili teknik düzenlemeler doğrultusunda yangın algılama ve uyarı sistemlerinin tasarım, montaj ve denetim esasları belirlenmektedir.
Bakanlığın güncel teknik dokümanında yangın algılama ve ihbar sistemlerindeki algılama, alarm, haberleşme ve kontrol elemanlarının TS EN 54 kapsamında tasarlanması ve montajlarının yapılmasına; sistemin kablo kopması ve kısa devre gibi arızaları denetleyebilmesine dikkat çekilmektedir. Ayrıca yangın alarmı oluştuğunda sesli ve ışıklı uyarıların ilgili bölümlerde kullanılmasına ilişkin hükümler yer almaktadır.
Özellikle otel, hastane, okul, alışveriş merkezi, fabrika, depo, ofis, iş merkezi ve yüksek katlı yapılarda sistem tasarımı yapılırken yalnızca cihaz yerleşimine bakılmamalıdır. Binanın kullanım şekli, kaçış yolları, yangın bölmeleri, kişi yoğunluğu, mevcut söndürme sistemleri ve diğer güvenlik sistemleri birlikte değerlendirilmelidir.
Ayrıca sabit söndürme sistemi bulunan yapılarda, söndürme sisteminin devreye girdiğinin yangın alarm sistemi tarafından algılanması ve gerekli kontakların alarm sistemine aktarılması gerekebilir. Bu nedenle yangın alarm projesinin diğer yangın güvenliği sistemlerinden bağımsız düşünülmesi doğru değildir.
Yangın güvenliğinde en önemli konu, cihazları yalnızca yönetmelik gereğini karşılamak amacıyla yerleştirmek değil, gerçek bir yangın senaryosunda sistemin doğru ve hızlı çalışmasını sağlamaktır. Bu nedenle keşif, risk değerlendirmesi, doğru cihaz seçimi, uygun kablolama, projelendirme, devreye alma ve periyodik bakım bir bütün olarak ele alınmalıdır.
Akım Yangın olarak işletmenizin ve yapınızın özelliklerini değerlendirerek uygun yangın algılama ve ihbar çözümünü belirliyor; konvansiyonel veya adresli sistemlerin projelendirme, malzeme temini, montaj ve devreye alma süreçlerinde profesyonel destek sunuyoruz. Binanız için hangi sistemin daha doğru olduğunu öğrenmek ve ihtiyaçlarınıza uygun bir çözüm oluşturmak için bizimle iletişime geçebilirsiniz.
