أنظمة إخماد الحرائق الكهربائية (داخل اللوحات الكهربائية)
أنظمة إخماد حرائق اللوحات الكهربائية (داخل اللوحة), اللوحات الكهربائية, لوحات MCC, لوحات تعويض معامل القدرة, خزائن UPS, لوحات التحكم ve والمعدات الكهربائية المغلقة المماثلة للحرائق التي قد تندلع وهي حلول مدمجة للسلامة من الحرائق تُستخدم للتدخل في مرحلة مبكرة. يمكن أن يؤدي قصر الدائرة أو ارتفاع درجة الحرارة أو التوصيلات المفكوكة أو أعطال المعدات في اللوحات الكهربائية إلى تفاقم حريق صغير خلال فترة قصيرة. لذلك تشكل الأنظمة التي توفر تدخلاً آليًا ومباشرًا طبقة مهمة من الحماية، خاصة في المنشآت التي تحتوي على معدات حرجة.
بينما يجب أن تغطي أنظمة الإخماد التقليدية كامل المنطقة المراد حمايتها، يتم التدخل في أنظمة الإخماد داخل اللوحة مباشرةً داخل الخزانة التي يوجد فيها خطر الحريق. وبذلك يهدف النظام إلى السيطرة على الحريق قبل انتشاره خارج اللوحة ووصوله إلى المعدات المحيطة. عند اختيار النظام، يجب تقييم حجم اللوحة، وترتيب المعدات، ومخاطر الحريق، ووسيط الإطفاء المستخدم، وظروف التطبيق معًا.

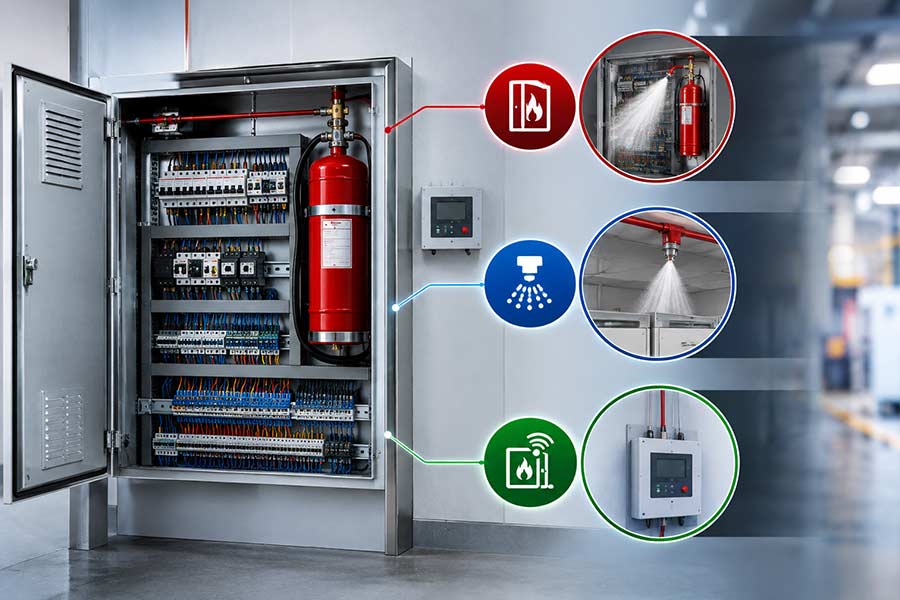

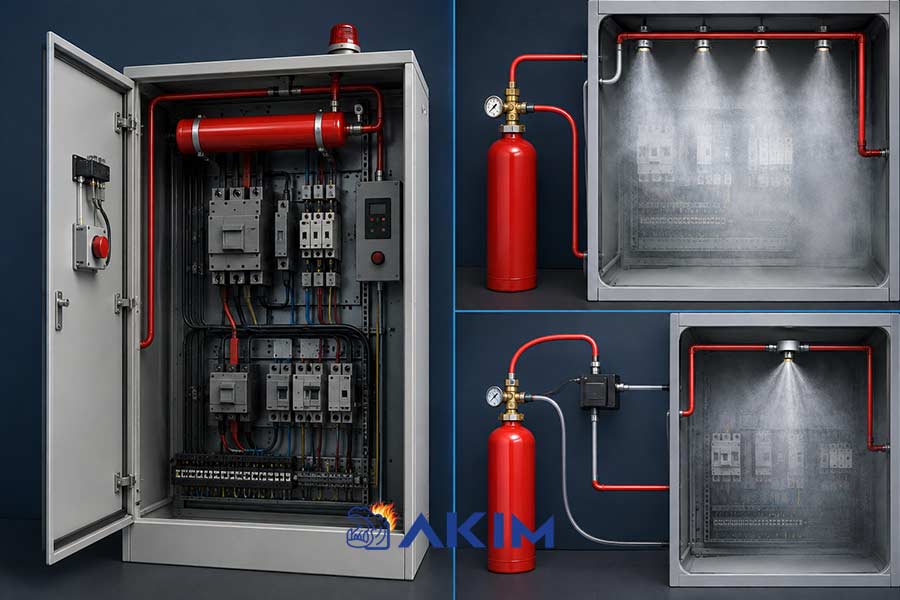

مبادئ التشغيل (المباشر وغير المباشر)
مبادئ التشغيل (المباشر وغير المباشر), ويشير إلى طريقتي التطبيق الأساسيتين لأنظمة الإخماد داخل اللوحات. في كلتا الطريقتين، يتمثل الهدف في اكتشاف الحريق في أقرب وقت ممكن وإيصال وسيط الإطفاء إلى مصدر الحريق بطريقة محكومة. يمكن اختيار التطبيق المباشر أو غير المباشر وفقًا لبنية اللوحة والمعدات المراد حمايتها وتصميم النظام.
نظام التشغيل المباشر
نظام التشغيل المباشر, يعتمد على وضع أنبوب كشف خاص حساس للحرارة في المناطق عالية الخطورة داخل اللوحة. عند نشوب حريق أو ارتفاع درجة الحرارة في نقطة معينة من أنبوب الكشف، ينفتح الأنبوب ويتم تفريغ وسيط الإطفاء مباشرةً في منطقة نشوب الحريق.
في هذه الطريقة يمكن أيضًا إجراء الكشف والتفريغ ميكانيكيًا دون الحاجة إلى لوحة كشف منفصلة. يمكن تقييم هذه الطريقة في اللوحات الكهربائية الصغيرة والمتوسطة، وخاصة في التطبيقات التي يكون فيها التدخل المباشر في مصدر الحريق مهمًا.
نظام التشغيل غير المباشر
نظام التشغيل غير المباشر, يعتمد على آلية تشغيل يكون فيها الكشف عن الحريق وتفريغ مادة الإطفاء منفصلين عن بعضهما. عندما يكتشف الأنبوب الحساس للحرارة الحريق، يتم تفعيل صمام النظام وتوزيع وسيط الإطفاء داخل الحيز عبر الفوهات الموجودة في اللوحة.
قد يوفر هذا النظام ميزة في التطبيقات التي تتطلب توزيع وسيط الإطفاء على عدة نقاط أو تحتاج إلى تصميم تفريغ أكثر تحكمًا داخل اللوحة. وبحسب الحاجة، يمكن أيضًا تقييم التكامل مع نقاط الإنذار أو أنظمة فصل الطاقة أو معدات السلامة الأخرى.
غازات الإطفاء المستخدمة
غازات الإطفاء المستخدمة, ويتم تحديدها وفقًا لخصائص المعدات المراد حمايتها وحجم اللوحة ومعايير التصميم. في المناطق التي تحتوي على معدات إلكترونية، من المهم تفضيل مواد إطفاء لا تترك بقايا أو تسبب أقل قدر ممكن من الضرر للمعدات.
HFC-227ea (FM200)
HFC-227ea (FM200), وهو أحد عوامل الإطفاء بالغازات النظيفة المستخدمة لحماية المعدات الكهربائية والإلكترونية. ومن أهم مزاياه أنه لا يترك، عند التدخل في الحريق داخل اللوحة، بقايا تتطلب تنظيف المعدات كما هو الحال مع مواد الإطفاء الصلبة أو السائلة.
في الأنظمة التي تستخدم FM200، يجب تحديد كمية الغاز مع مراعاة حجم اللوحة ومعايير التصميم. ولا ينبغي تقييم سعة الأسطوانة أو وزن المنتج كاختيار عام للمنتج فقط، بل يجب إجراء حساب هندسي وفقًا لحجم الحماية الفعلي.
HFC-236ea / HFC-125, وهو من عوامل الإطفاء القائمة على الهالوكربون المستخدمة في بعض تطبيقات الإخماد الآلية والمدمجة. عند اختيار العامل المستخدم، لا ينبغي النظر إلى أداء الإطفاء وحده؛ بل يجب تقييم توافق المعدات والظروف البيئية واللوائح والبيانات الفنية للشركة المصنعة ومعايير تصميم النظام معًا.
ومن المهم، خاصة في اللوحات الكهربائية، فحص الوثائق الفنية للمنتج لضمان تركيب النظام بالكمية الصحيحة من عامل الإطفاء وبترتيب كشف مناسب.
مولدات الأيروسول
مولدات الأيروسول, وهي حلول مدمجة تعمل على إخماد الحريق من خلال إطلاق عامل إطفاء يحتوي على جسيمات صلبة في البيئة بطريقة محكومة. يمكن تقييمها في اللوحات الكهربائية الصغيرة والخزائن وبعض الحيزات المغلقة المحددة.
في أنظمة الأيروسول أيضًا، يجب مراعاة حساسية المعدات داخل اللوحة، والظروف البيئية بعد التفريغ، وحدود التطبيق التي تحددها الشركة المصنعة. لا ينبغي افتراض إمكانية استخدام مولد الأيروسول نفسه لكل لوحة.
مجالات الاستخدام والأنواع
مجالات الاستخدام والأنواع, وتوضح مدى اتساع مجالات تطبيق أنظمة الإخماد داخل اللوحات. بالإضافة إلى اللوحات الكهربائية، يمكن تقييم هذه الحلول في لوحات MCC ولوحات تعويض معامل القدرة ولوحات الأتمتة وأنظمة UPS وخزائن التحكم ولوحات تحكم المولدات ومختلف خزائن الآلات الصناعية.
وفي المصانع التي قد يؤدي توقف الإنتاج فيها إلى تكاليف كبيرة، ومراكز توزيع الطاقة، والبنى التحتية لمعالجة البيانات، وأنظمة الأتمتة الحرجة، يجب التعامل مع مخاطر الحريق داخل اللوحات بشكل مستقل.
ومن المهم هنا أن الإخماد داخل اللوحة لا يحل محل نظام السلامة العام من الحرائق في المبنى. بل يجب تقييم النظام كعنصر مكمل لاستراتيجية مناسبة لكشف الحرائق وإخمادها. كما يمكن تناول سيناريو الحريق العام للمنشأة ونظام فصل الكهرباء وبنية الإنذار ومعدات السلامة الأخرى ضمن نطاق المشروع.
هيكل مدمج، للاستخدام داخل اللوحات، كشف وتدخل تلقائي
السعر حسب العرض
مجموعة غازية HFC / FM200 بوزن 2 كغ
مناسبة للوحات الكهربائية الصغيرة، إخماد سريع، ومناسبة للمعدات الإلكترونية
السعر حسب العرض
مجموعة غازية HFC بوزن 4–6 كغ
مناسبة للوحات متوسطة الحجم، قدرة إخماد عالية، وتشغيل تلقائي
السعر حسب العرض
نظام غازي أوتوماتيكي بوزن 12 كغ
مناسب للوحات كبيرة الحجم وغرف الكهرباء، مساحة حماية واسعة، وإخماد تلقائي
السعر حسب العرض
أنواع الأنظمة والتكاليف التقريبية
أنواع الأنظمة والتكاليف التقريبية, وتختلف وفقًا لحجم اللوحة، ووسيط الإطفاء، وسعة الأسطوانة، وطول أنبوب الكشف، والفوهات، وطريقة التركيب، ونطاق التشغيل والتكليف. لذلك لا يُعد تسعير النظام فقط على أساس سؤال «كم تبلغ تكلفة نظام الإخماد داخل اللوحة؟» نهجًا صحيحًا.
في السوق، قد تبدأ تكلفة الأنظمة الأوتوماتيكية الصغيرة داخل اللوحات، المكونة من معدات أساسية، من بضعة آلاف من الليرات التركية؛ بينما ترتفع التكلفة بشكل ملحوظ في التطبيقات التي تتضمن أسطوانات غاز ذات سعة أعلى، وصمامات خاصة، وعدة فوهات، وتكاملًا مع نظام الإنذار، وتركيبًا احترافيًا. وتشير بعض أمثلة السوق الحالية إلى أن سعر المنتج فقط لبعض منتجات FM200 داخل اللوحات من فئة 2–6 كغ يتراوح من بضعة آلاف من الليرات التركية إلى مستويات أعلى. وقد تشمل تكلفة النظام الكامل خدمات إضافية مثل المعاينة والهندسة والتركيب والتوصيلات والاختبار والتشغيل.
لذلك عند مقارنة الأسعار، يجب الاستفسار ليس فقط عن وزن المنتج بالكيلوغرام، بل أيضًا عن عامل الإطفاء المستخدم، وما إذا كان النظام يعمل بشكل مباشر أو غير مباشر، ونطاق معدات الكشف والتفريغ، وما إذا كان التركيب مشمولًا.
في Akım Yangın، نقوم بتقييم حلول الإخماد المناسبة داخل اللوحات الكهربائية والمعدات الحرجة، بما يشمل المعاينة واختيار النظام والتطبيق والتشغيل. ويُعد إجراء تقييم مهني لتحديد النظام الأنسب وفقًا لأبعاد لوحتكم والغرض من استخدامها ومخاطر الحريق فيها أفضل نقطة بداية.
لا تنتظروا حتى يتحول حريق صغير في لوحتكم الكهربائية إلى خسارة كبيرة للمنشأة. للحصول على معلومات حول حل الإخماد داخل اللوحة المناسب لاحتياجاتكم وإعداد عرض مخصص لمشروعكم، يمكنكم التواصل مع Akım Yangın.
